本文简单汇总MESI和MOESI协议理解。

MESI

• M： Modified

在当前CPU上是属于被修改过的，其他CPU尚未同步，内存的值已经过时

• E：Exclusive

独占的，其他CPU尚未同步，内存的值和当前独占的这份相同，如果其他CPU在bus上发 snooping，则同步给其他CPU，自己转成 Shared

• S：Shared

和其他CPU上的内容共享，并且内存的值和当前CPU已经其他CPU上的cache值一致

• I：Invalid

无效的，自己这份cache已经无效了，snooping自动会更新

MESI的状态机如下：

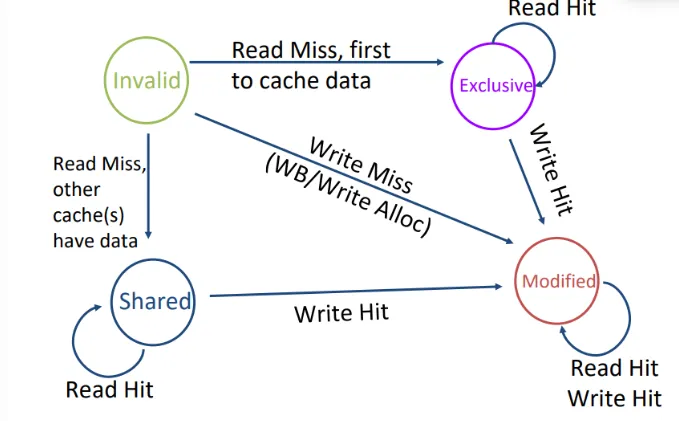

1. 自己的cache更新状态机

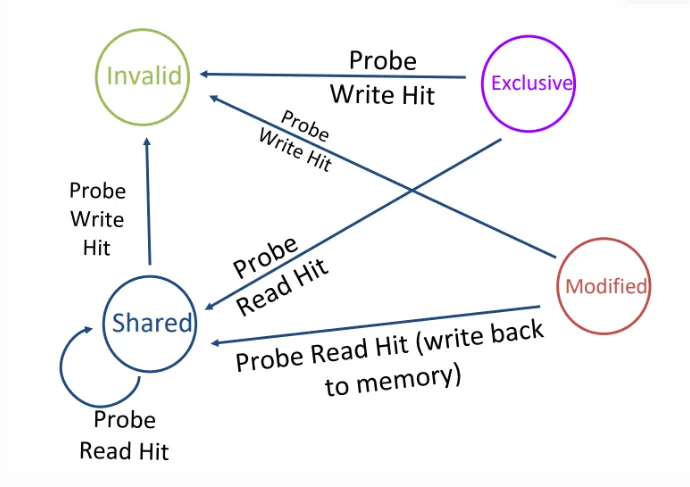

2. snooping下的cache更新状态机

arm上有几个bit来查看cache状态，如下

MOESI

相比于MESI多了个O，是从S状态的一种分化，O指的是Owner。所以S和O的概念会有刷新

• O：Owner

和Share类似，其他CPU上也是共享的，但是这份数据的Owner是当前CPU的cache，与Share不一样的是，O标志的更新，所以内存的值可能是旧的

• S：Shared

完全的共享状态，所以CPU都是当前这份内容，内存中的值是否是cache的值看snooping的情况

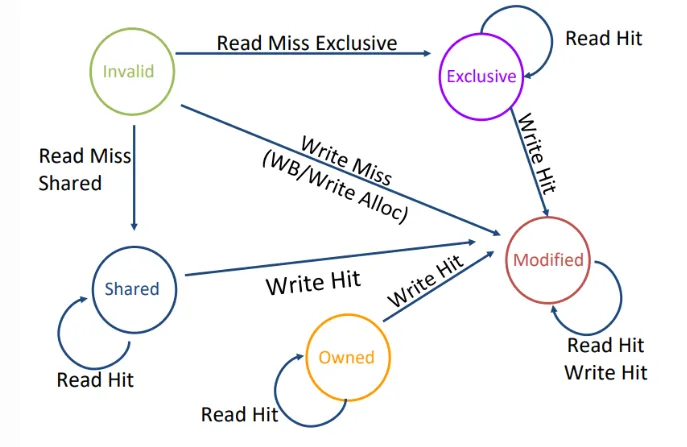

1. 自己的cache更新状态机

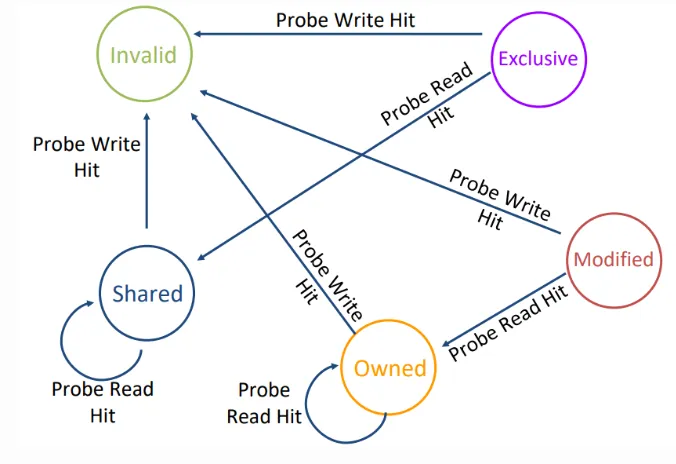

2. snooping下的cache更新状态机

arm上有几个bit来查看cache状态，如下

参考

https://en.wikipedia.org/wiki/MESI_protocol https://en.wikipedia.org/wiki/MOESI_protocol
