在<性能工具-Perfetto-调度轨迹抓取(3)>介绍了通过perfetto轻松的抓取系统的调度轨迹，本文介绍一个更产品和的办法，通过perfetto sdk来抓取你想要的信息

下载sdk

perfetto分为C和C++版本，我们可以直接下载即可

C版本的


https://github.com/google/perfetto/releases/download/v54.0/perfetto-c-sdk-src.zip

C++版本的


https://github.com/google/perfetto/releases/download/v54.0/perfetto-cpp-sdk-src.zip

本文基于C版本介绍

当然我们也可以直接基于perfetto 的github仓库来抽取sdk


https://github.com/google/perfetto/tree/main/include

编译构建

我们直接可以编译perfetto给我的示例程序

首先将sdk链接到example处


ln -s $(pwd)/../../../c-sdk sdk

然后修改一下CMakeLists.txt的配置


diff --git a/examples/sdk/CMakeLists.txt b/examples/sdk/CMakeLists.txt
index 00508dc34e..1e90607c25 100644
--- a/examples/sdk/CMakeLists.txt
+++ b/examples/sdk/CMakeLists.txt
@@ -22,8 +22,8 @@ find_package(Threads)

 # Define a static library for Perfetto. In this example, we expect the SDK
 # (perfetto.cc and perfetto.h) to live in the top level sdk/ directory.
-include_directories(../../sdk)
-add_library(perfetto STATIC ../../sdk/perfetto.cc)
+include_directories(sdk)
+add_library(perfetto STATIC sdk/perfetto.cc)

 # Link the library to the main executables.
 add_executable(example example.cc trace_categories.cc)

直接编译


# cmake -B build && cmake --build build
-- Configuring done (0.0s)
-- Generating done (0.0s)
-- Build files have been written to: /root/claude/perfetto/examples/sdk/build
[  6%] Building CXX object CMakeFiles/perfetto.dir/sdk/perfetto.cc.o
/root/claude/perfetto/examples/sdk/sdk/perfetto.cc:49545:13: warning: #pragma system_header ignored outside include file
49545 | #pragma GCC system_header
      |             ^~~~~~~~~~~~~
[ 13%] Linking CXX static library libperfetto.a
[ 13%] Built target perfetto
[ 20%] Building CXX object CMakeFiles/example.dir/example.cc.o
[ 26%] Building CXX object CMakeFiles/example.dir/trace_categories.cc.o
[ 33%] Linking CXX executable example
[ 33%] Built target example
[ 40%] Building CXX object CMakeFiles/example_system_wide.dir/example_system_wide.cc.o
[ 46%] Building CXX object CMakeFiles/example_system_wide.dir/trace_categories.cc.o
[ 53%] Linking CXX executable example_system_wide
[ 53%] Built target example_system_wide
[ 60%] Building CXX object CMakeFiles/example_custom_data_source.dir/example_custom_data_source.cc.o
[ 66%] Linking CXX executable example_custom_data_source
[ 66%] Built target example_custom_data_source
[ 73%] Building CXX object CMakeFiles/example_console.dir/example_console.cc.o
[ 80%] Building CXX object CMakeFiles/example_console.dir/trace_categories.cc.o
[ 86%] Linking CXX executable example_console
[ 86%] Built target example_console
[ 93%] Building CXX object CMakeFiles/example_startup_trace.dir/example_startup_trace.cc.o
[100%] Linking CXX executable example_startup_trace
[100%] Built target example_startup_trace

编译完成了有四个产物，如下


example  example_console  example_custom_data_source  example_startup_trace  example_system_wide

解释如下

二进制	后端	输出文件	适用场景
`example`	kInProcess	`example.pftrace`	基础示例，学习 SDK 基本用法
`example_console`	kInProcess	无（输出到终端）	调试，直接在终端看事件流
`example_custom_data_source`	kInProcess	`example_custom_data_source.pftrace`	自定义数据源格式
`example_startup_trace`	kSystem	`example_startup_trace.pftrace`	采集进程启动早期事件
`example_system_wide`	kSystem	无（由外部 perfetto CLI 写入）	结合 ftrace/heap 做系统级分析

下面逐一介绍这些examples的功能

example程序

这是最基础的示例，直接在代码中嵌入 trace 并输出到 pftrace文件上，其核心代码如下


#include "trace_categories.h"

void InitializePerfetto() {
  perfetto::TracingInitArgs args;
  args.backends = perfetto::kInProcessBackend;  // 进程内 tracing
  perfetto::Tracing::Initialize(args);
  perfetto::TrackEvent::Register();
}

std::unique_ptr<perfetto::TracingSession> StartTracing() {
  perfetto::TraceConfig cfg;
  cfg.add_buffers()->set_size_kb(1024);
  auto* ds_cfg = cfg.add_data_sources()->mutable_config();
  ds_cfg->set_name("track_event");

  auto session = perfetto::Tracing::NewTrace();
  session->Setup(cfg);
  session->StartBlocking();
  return session;
}

void StopTracing(std::unique_ptr<perfetto::TracingSession> session) {
  perfetto::TrackEvent::Flush();
  session->StopBlocking();
  std::vector<char> data = session->ReadTraceBlocking();
  std::ofstream("example.pftrace", std::ios::binary).write(data.data(), data.size());
}

int main() {
  InitializePerfetto();
  auto session = StartTracing();

  TRACE_EVENT("rendering", "DrawPlayer", "player_number", 1);
  std::this_thread::sleep_for(std::chrono::milliseconds(100));
  TRACE_COUNTER("rendering", "Framerate", 120);

  StopTracing(std::move(session));
}

首先通过 perfetto::Tracing::Initialize和 perfetto::TrackEvent::Register 注册，其通过TRACE_EVENT和TRACE_COUNTER获取了trace，然后输出为example.pftrace。下面演示一下


# ./example
[923.099]       perfetto.cc:64891 Configured tracing session 1, #sources:1, duration:0 ms, #buffers:1, total buffer size:1024 KB, total sessions:1, uid:0 session name: ""
[925.102]           example.cc:80 Trace written in example.pftrace file. To read this trace in text form, run `./tools/traceconv text example.pftrace`

此时我们打开example.pftrace文件

example_console程序

这个程序不会生成pftrace文件，而是直接打印在console上，其核心代码如下


void InitializePerfetto() {
  perfetto::TracingInitArgs args;
  args.backends = perfetto::kInProcessBackend;
  perfetto::Tracing::Initialize(args);
  perfetto::TrackEvent::Register();
  perfetto::ConsoleInterceptor::Register();  // 注册控制台拦截器
}

现在运行如下


# ./example_console
[018.957]       perfetto.cc:64891 Configured tracing session 1, #sources:1, duration:0 ms, #buffers:1, total buffer size:1024 KB, total sessions:1, uid:0 session name: ""
[  0.000]   example_console rende DrawGame {
[  0.000]   example_console rende -  DrawPlayer {(player_number:1)
[  0.501]   example_console rende -  } DrawPlayer +500ms
[  0.501]   example_console rende -  DrawPlayer {(player_number:2)
[  1.001]   example_console rende -  } DrawPlayer +500ms
[  1.001]   example_console rende } DrawGame +1000ms

example_custom_data_source 程序

如果我们在定制开发的时候，perfetto提供的track_event数据不满足要求，那么可以自定义数据，自定义数据源可以发任意 protobuf 数据，只要你自己定义 schema。然后自行由第三方程序解析。

开始演示

运行测试程序


# ./example_custom_data_source
[076.202]       perfetto.cc:64891 Configured tracing session 1, #sources:1, duration:0 ms, #buffers:1, total buffer size:1024 KB, total sessions:1, uid:0 session name: ""
[076.203] ustom_data_source.cc:99 Trace written in example_custom_data_source.pftrace file. To read this trace in text form, run `./tools/traceconv text example_custom_data_source.pftrace`

注意，此时example_custom_data_source.pftrace并不能被perfetto解析，这个用作第三方程序自定义解析

我们可以将其转换成格式化的txt文件显示，如下


# ./traceconv text example_custom_data_source.pftrace
packet {
  timestamp: 2394076202757473
  trusted_uid: 0
  trusted_packet_sequence_id: 1
  service_event {
    tracing_disabled: true
  }
}
......

这是protobuf的格式包

example_startup_trace程序

这个程序用来采集进程启动早期的事件（在 TracingSession 建立之前），特别适合分析 init 阶段性能问题。

我们看看其核心代码

cpp
void InitializePerfetto() {
  perfetto::TracingInitArgs args;
  args.backends = perfetto::kSystemBackend;  // 必须用系统后端
  perfetto::Tracing::Initialize(args);

  perfetto::DataSourceDescriptor dsd;
  dsd.set_name("com.example.startup_trace");
  MyDataSource::Register(dsd);
}

// 在 TracingSession 创建前写入事件
void StartStartupTracing() {
  perfetto::Tracing::SetupStartupTracingOpts args;
  args.backend = perfetto::kSystemBackend;
  perfetto::Tracing::SetupStartupTracingBlocking(GetTraceConfig(), args);
}

int main() {
  InitializePerfetto();
  StartStartupTracing();  // 在 session 创建前调用

  // 这些事件在 session 建立前就写入
  CustomDataSource::Trace([](auto& ctx) {
    ctx.NewTracePacket()->set_timestamp(41);
  });

  auto session = StartTracing();
  // session 建立后的事件
  CustomDataSource::Trace([](auto& ctx) {
    ctx.NewTracePacket()->set_timestamp(42);
  });
}

这里StartStartupTracing会在程序启动前写入事件

下面开始演示


# mkdir -p /run/perfetto
# traced --background
# ./example_startup_trace
[409.984] le_startup_trace.cc:102 Trace written in example_startup_trace.pftrace file. To read this trace in text form, run `./tools/traceconv text example_startup_trace.pftrace`
# traceconv text example_startup_trace.pftrace

我们看到startup事件


  packet {
    for_testing {
      str: "Startup Event"
    }
    trusted_packet_sequence_id: 2
    trusted_pid: 1137362
  }
  ---
  packet {
    for_testing {
      str: "Main Event"
    }
    trusted_packet_sequence_id: 2
    trusted_pid: 1137362
  }

Startup Event — 在 TracingSession 建立前写入
Main Event — 在 TracingSession 建立后写入

两个事件都正确记录，证明 startup tracing 功能正常。

example_system_wide程序

对于perfetto的分析，我们通常需要按照事件触发的方式，这也就意味着并不需要对程序的event进行常开，那example_system_wide程序的作用就是默认不采集，但是一直监听等待traced守护进程的事件，如果traced的事件触发，那么就会随着系统级的ftrace一同采集。这样的好处如下

降低cpu开销
按照特定事件触发
减少采集数据的大小
更精准的提供数据

下面开始演示

我们需要提供一个支持track_event的data source，如下


buffers {
  size_kb: 63488
}

# ============================================================
# Data Source 1: Ftrace CPU 调度事件
# ============================================================
data_sources {
  config {
    name: "linux.ftrace"
    ftrace_config {
      ftrace_events: "sched/sched_switch"
      ftrace_events: "sched/sched_wakeup"
      buffer_size_kb: 16384
    }
  }
}

# ============================================================
# Data Source 2: Track Event（接收 example_system_wide 的事件）
# ============================================================
data_sources {
  config {
    name: "track_event"
  }
}

# ============================================================
# Trace 配置
# ============================================================
duration_ms: 10000
write_into_file: true
flush_timeout_ms: 30000

然后我们通过tracebox触发一次调度轨迹的trace事件，如下


./perfetto --txt -c /tmp/config_with_track_event.pbtx -o /tmp/example.pftrace

根据上面的分析，example_system_wide会默认阻塞，等待系统级的trace进行触发，我们运行它


# ./example_system_wide
[499.783] ample_system_wide.cc:78 Waiting for tracing to start...

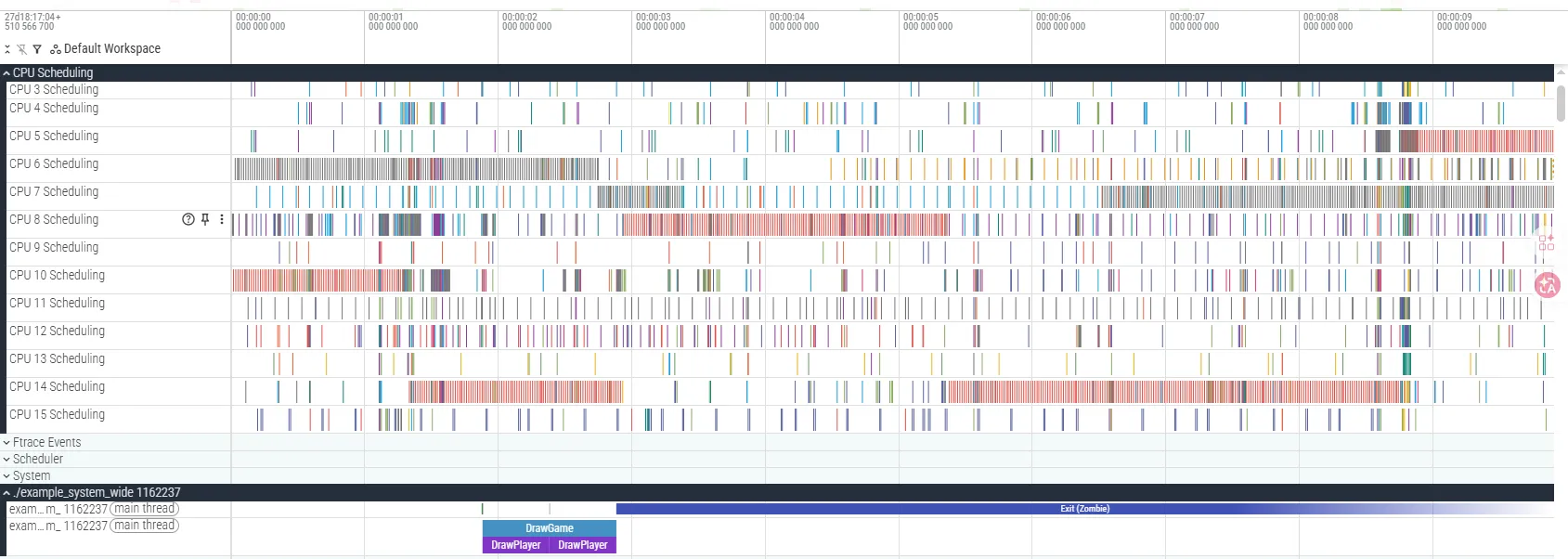

此时我们可以看到 ftrace 和 track_event 混合的日志信息

同时，我们也可以通过perfetto命令查看到启动了哪些data source，很明显trace_event是打开的


# ./perfetto --query --long
PRODUCER PROCESSES CONNECTED:

ID     PID      UID      FLAGS  NAME                                       SDK
==     ===      ===      =====  ====                                       ===
1      1156509  0               perfetto.traced_probes                     Perfetto v54.0-7616314b3 (7616314b391aa5fe69aa57705216c40727eb0160)

个人技巧分享

1. 缓冲区大小估算

经验法则：每秒约 1-10 MB 的 trace 数据（取决于开启的数据源）
开启 ftrace 调度事件：约 2-5 MB/s
加上 ATrace：额外 0.5-2 MB/s
建议：至少设置 64 MB（size_kb: 65536），复杂场景使用 128-256 MB

2. 多缓冲区策略

将高频和低频数据源分配到不同缓冲区：

protobuf
# 高频：ftrace 事件
buffers { size_kb: 131072 fill_policy: RING_BUFFER }
# 低频：进程统计
buffers { size_kb: 8192 fill_policy: RING_BUFFER }

3. 长时间追踪

使用 write_into_file 配合较小的缓冲区可以追踪数小时：

protobuf
write_into_file: true
file_write_period_ms: 2500
max_file_size_bytes: 2147483648  # 2GB 上限
buffers { size_kb: 32768 fill_policy: RING_BUFFER }

总结

本文详细的演示了perfetto的sdk的使用办法，在高性能的程序调试过程中，经常需要支持在perfetto上埋点然后触发采集，这样能够准确有效的定位核心性能问题。

perfetto的使用非常简单，只要心里记住他们是生产者消费者模型即可。我们配好自己的data sourc(生产者)，配好自己的输出方式(消费者)就能高效的使用perfetto了

现在我们知道了perfetto灵活可变的采集方式，接下来我们聚焦在可视化上的分析角度继续演示
