根据之前的文章，我们详细的了解了perfetto的基本使用技巧，这篇文章我们聚焦在perfetto的sql语句，说明其工作原理和如何进行sql查找

Trace Processor

Trace Processor 是 Perfetto 生态中最强大的组件之一，它将复杂的二进制 trace 数据转化为可查询的关系型数据库结构，让你可以用 SQL 的方式精确分析性能数据。

Trace Processor 是一个 C++ 库，核心能力包括：

• 多格式解析：解析 Perfetto protobuf、Systrace 文本、Chrome JSON、perf.data 等多种 trace 格式
• 统一 SQL 接口：将所有数据暴露为一组一致的 SQL 表
• 低延迟查询：为构建可视化工具优化的查询性能
• 跨平台：在 Perfetto UI 中作为 WebAssembly 模块运行，也可作为独立工具或 C++ 库使用

使用方式

perfetto提供了三种使用sql的办法。分别如下

CLI版本：trace_processor_shell

通过下载perfetto的binary可以获取 trace_processor_shell

bash
# wget https://github.com/google/perfetto/releases/download/v54.0/linux-amd64.zip

我们可以直接将sql作为参数输入给 trace_processor_shell

# ./trace_processor_shell --help
[290.273] processor_shell.cc:1016
Interactive trace processor shell.
Usage: ./trace_processor_shell [FLAGS] trace_file.pb

PerfettoSQL:
 -q, --query-file FILE                Read and execute an SQL query from a file.
                                      If used with --run-metrics, the query is
                                      executed after the selected metrics and
                                      the metrics output is suppressed.
 -Q, --query-string QUERY             Execute the SQL query QUERY.
                                      If used with --run-metrics, the query is
                                      executed after the selected metrics and
                                      the metrics output is suppressed.
 --add-sql-package PATH[@PACKAGE]     Registers SQL files from a directory as
                                      a package for use with INCLUDE PERFETTO
                                      MODULE statements.

                                      By default, the directory name becomes the
                                      root package name. Use @PACKAGE to
                                      override.

                                      Given a directory structure:
                                        mydir/
                                          utils.sql
                                          helpers/common.sql

                                      --add-sql-package ./mydir
                                        Registers modules as:
                                          mydir.utils
                                          mydir.helpers.common
                                        Usage: INCLUDE PERFETTO MODULE mydir.utils;

                                      --add-sql-package ./mydir@foo
                                        Registers modules as:
                                          foo.utils
                                          foo.helpers.common
                                        Usage: INCLUDE PERFETTO MODULE foo.utils;

                                      --add-sql-package ./mydir@foo.bar.baz
                                        Registers modules as:
                                          foo.bar.baz.utils
                                          foo.bar.baz.helpers.common
                                        Usage: INCLUDE PERFETTO MODULE foo.bar.*;

Python API

同样，我们可以直接使用perfetto的python包，也能够进行sql查询,只需要按照perfetto即可

pip3 install perfetto

安装完成后，pip list可以查看如下

perfetto                  0.14.0

此时代码可以直接加载sql进行查询

python
from perfetto.trace_processor import TraceProcessor

tp = TraceProcessor(trace='trace.perfetto-trace')
qr_it = tp.query('SELECT ts, dur, name FROM slice LIMIT 10')
for row in qr_it:
    print(row.ts, row.dur, row.name)

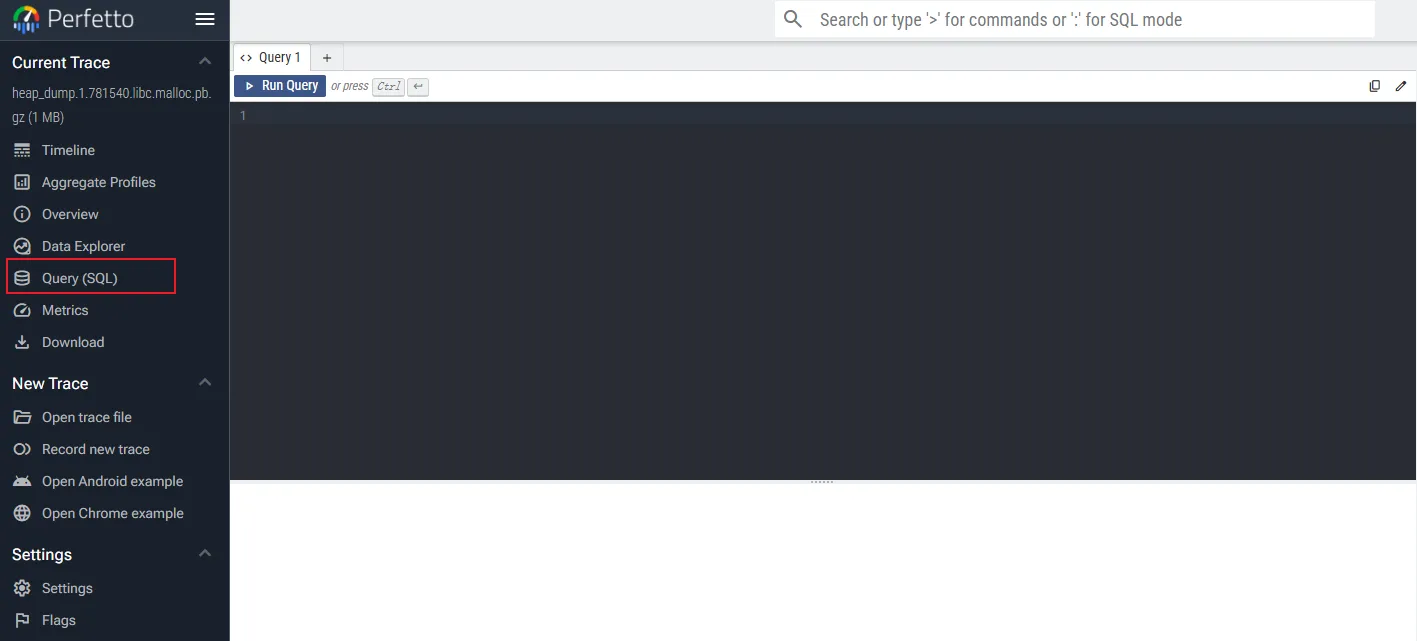

Perfetto UI 内置

在 Perfetto UI 底部的 "Query (SQL)" 标签中直接输入和执行 SQL 查询。点击即可

核心概念

时间单位

Perfetto 中所有时间值以纳秒（ns） 为单位：

• ts（timestamp）：事件开始时间，纳秒
• dur（duration）：事件持续时间，纳秒
• 转换：dur / 1e6 = 毫秒，dur / 1e9 = 秒

唯一标识符

Perfetto 使用内部唯一标识符，而非系统的 PID/TID：

• utid（Unique TID）：线程的唯一标识
• upid（Unique PID）：进程的唯一标识
• 同一个 PID 在 trace 中被回收重用时，utid/upid 仍然唯一

表基本信息

• slice：一个时间片
• counter：一个计数器
• thread：线程状态

表结构

slice存储所有有时长的事件（函数调用、ATrace 标记等），其结构如下

sql
SELECT
  id,
  ts,                    -- 开始时间（纳秒）
  dur,                   -- 持续时间（纳秒）
  name,                  -- 事件名称
  category,              -- 事件类别
  track_id,              -- 所属轨道
  depth,                 -- 嵌套深度
  parent_id,             -- 父事件 ID
  arg_set_id             -- 参数集 ID
FROM slice;

thread 和 process 表提供了关于线程的id信息

sql
-- 线程信息
SELECT utid, tid, name AS thread_name, upid FROM thread;

-- 进程信息
SELECT upid, pid, name AS process_name FROM process;

thread_state 表提供了线程的状态信息

sql
SELECT
  ts,
  dur,
  utid,
  state,                 -- 'Running', 'R' (Runnable), 'S' (Sleeping),
                         -- 'D' (Uninterruptible Sleep), 'T' (Stopped)
  cpu,                   -- 运行在哪个 CPU
  blocked_function       -- D 状态时阻塞在哪个内核函数
FROM thread_state;

counter 表 默认记录了CPU 频率、内存等随时间变化的数值

sql
SELECT
  ts,
  value,
  track_id
FROM counter;

sched_slice 表提供了调度事件，记录每个 CPU 上的调度切换：

sql
SELECT
  ts,
  dur,
  cpu,
  utid,
  end_state,             -- 线程被切出时的状态
  priority
FROM sched_slice;

ftrace_event 表：原始 ftrace 事件

sql
SELECT
  ts,
  name,
  cpu,
  utid,
  arg_set_id
FROM ftrace_event;

常用查询模式

现在以android上的完整示例进行sql演示

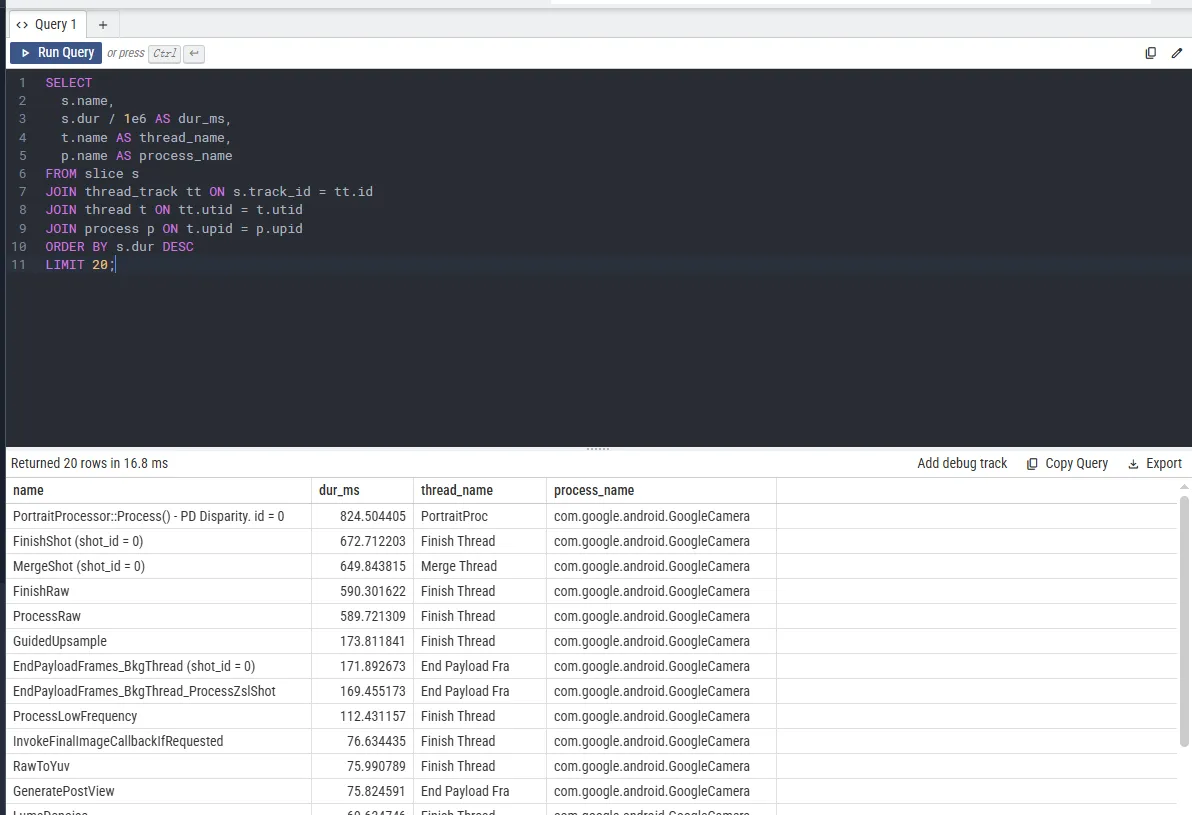

查找最耗时的事件

sql
SELECT
  s.name,
  s.dur / 1e6 AS dur_ms,
  t.name AS thread_name,
  p.name AS process_name
FROM slice s
JOIN thread_track tt ON s.track_id = tt.id
JOIN thread t ON tt.utid = t.utid
JOIN process p ON t.upid = p.upid
ORDER BY s.dur DESC
LIMIT 20;

可以看到用时最多的是，PortraitProc的PortraitProcessor::Process

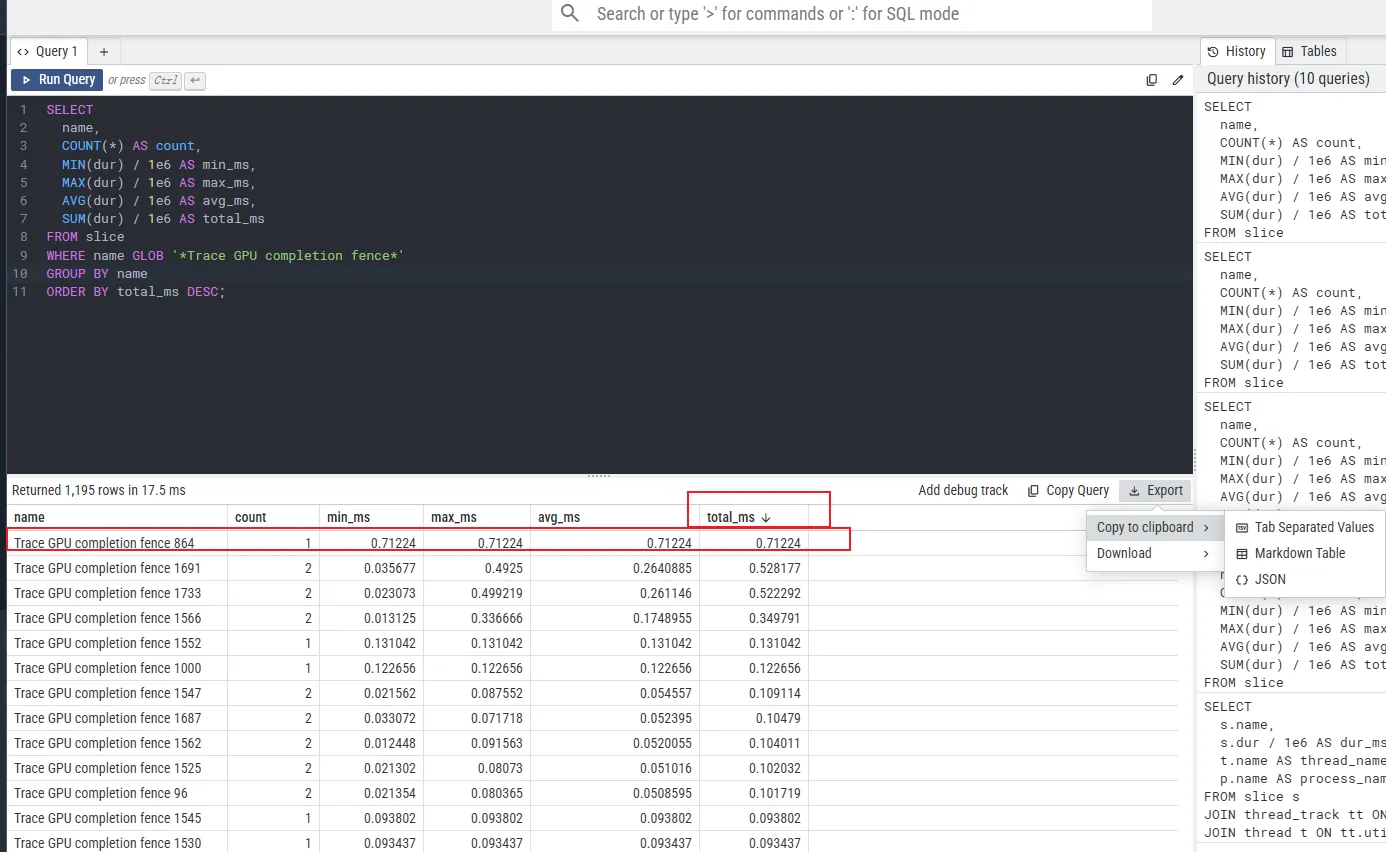

统计特定事件的耗时分布

sql
SELECT
  name,
  COUNT(*) AS count,
  MIN(dur) / 1e6 AS min_ms,
  MAX(dur) / 1e6 AS max_ms,
  AVG(dur) / 1e6 AS avg_ms,
  SUM(dur) / 1e6 AS total_ms
FROM slice
WHERE name GLOB '*Trace GPU completion fence*'
GROUP BY name
ORDER BY total_ms DESC;

可以看到fence 864 耗时0.71224ms，最长

搜索特定名称的 Slice

sql
-- 使用 GLOB 进行模糊搜索
SELECT ts, dur / 1e6 AS dur_ms, name
FROM slice
WHERE name GLOB '*GPU*'
LIMIT 20;

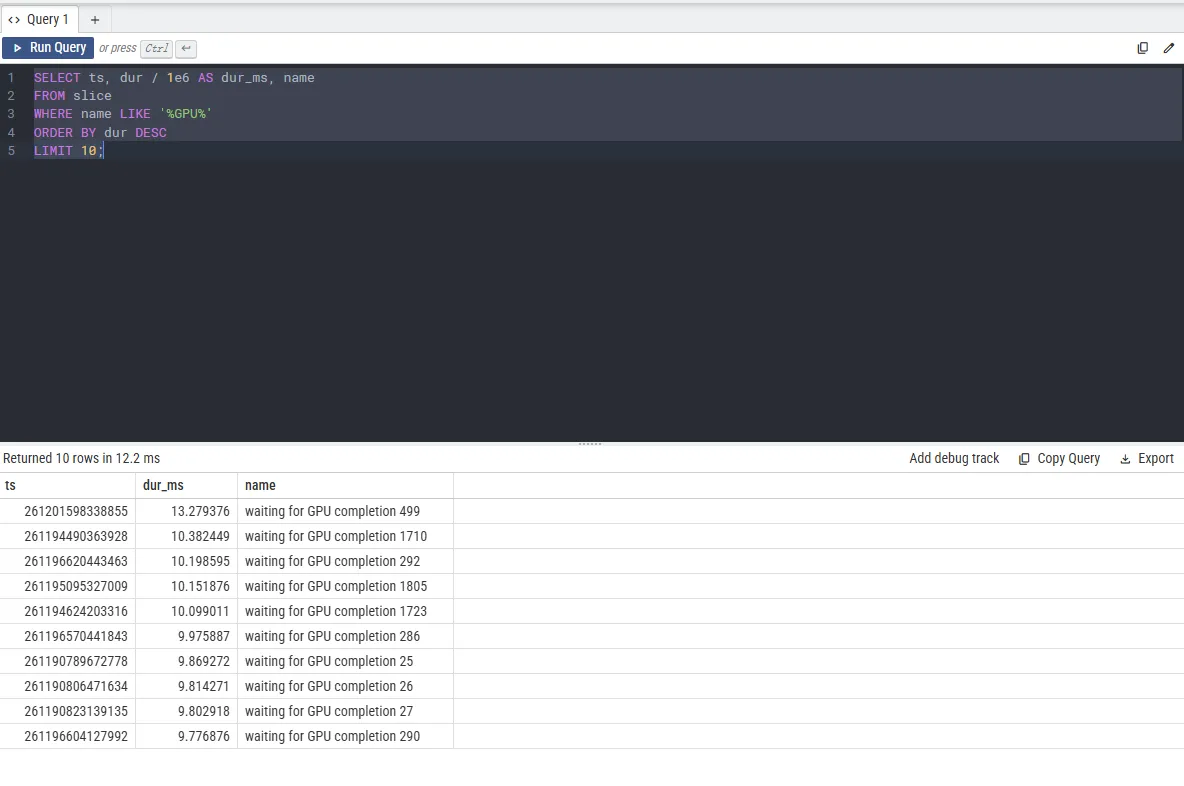

-- 使用 LIKE 搜索
SELECT ts, dur / 1e6 AS dur_ms, name
FROM slice
WHERE name LIKE '%GPU%'
ORDER BY dur DESC
LIMIT 10;

这个sql经常使用，直接找slice，然后导出track如下

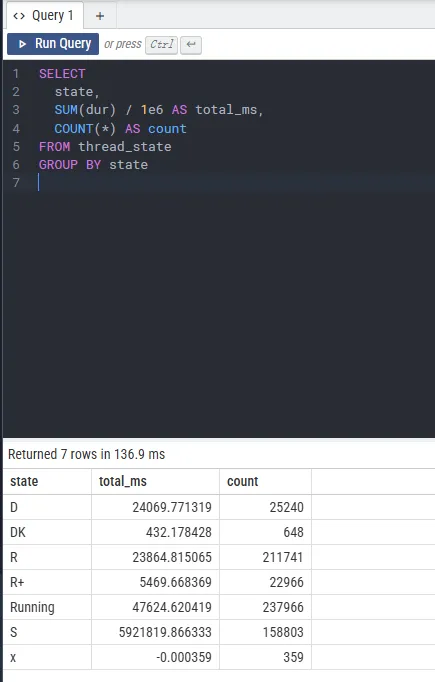

分析线程状态分布

sql
SELECT
  state,
  SUM(dur) / 1e6 AS total_ms,
  COUNT(*) AS count
FROM thread_state
GROUP BY state

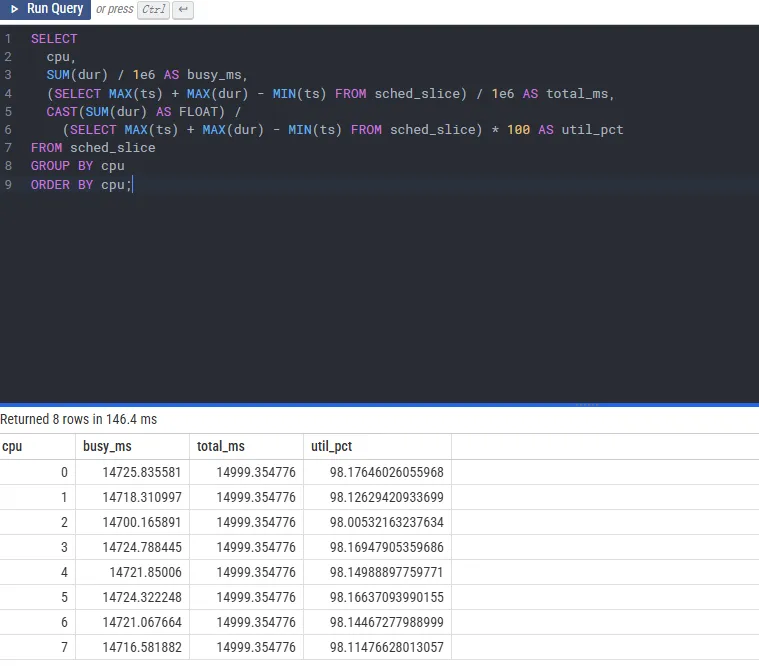

CPU 利用率分析

sql
-- 每个 CPU 的利用率
SELECT
  cpu,
  SUM(dur) / 1e6 AS busy_ms,
  (SELECT MAX(ts) + MAX(dur) - MIN(ts) FROM sched_slice) / 1e6 AS total_ms,
  CAST(SUM(dur) AS FLOAT) /
    (SELECT MAX(ts) + MAX(dur) - MIN(ts) FROM sched_slice) * 100 AS util_pct
FROM sched_slice
GROUP BY cpu
ORDER BY cpu;

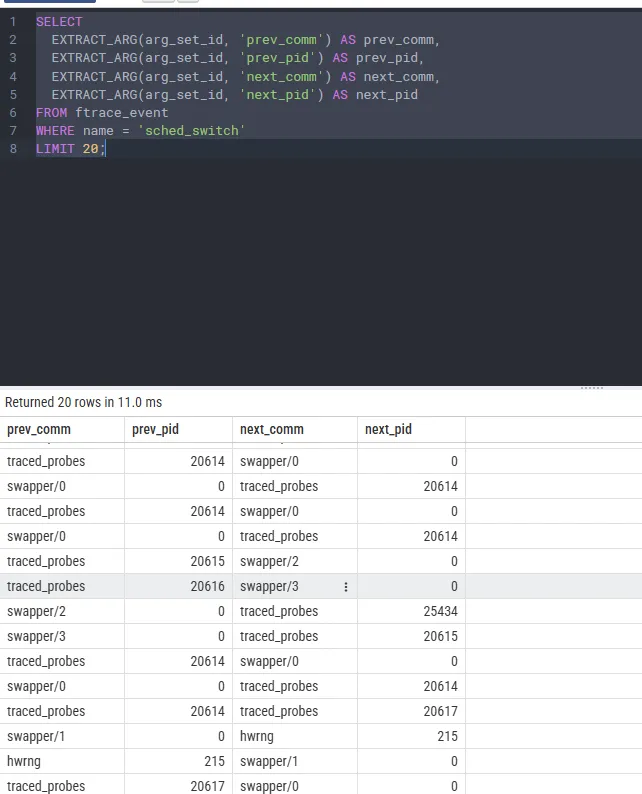

提取 ftrace 事件参数

sql
SELECT
  EXTRACT_ARG(arg_set_id, 'prev_comm') AS prev_comm,
  EXTRACT_ARG(arg_set_id, 'prev_pid') AS prev_pid,
  EXTRACT_ARG(arg_set_id, 'next_comm') AS next_comm,
  EXTRACT_ARG(arg_set_id, 'next_pid') AS next_pid
FROM ftrace_event
WHERE name = 'sched_switch'
LIMIT 20;

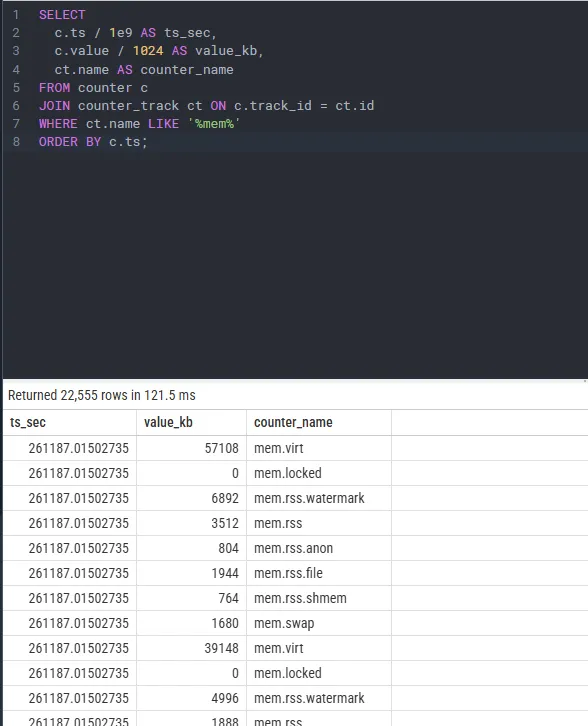

10. 内存计数器趋势

sql
SELECT
  c.ts / 1e9 AS ts_sec,
  c.value / 1024 AS value_kb,
  ct.name AS counter_name
FROM counter c
JOIN counter_track ct ON c.track_id = ct.id
WHERE ct.name LIKE '%mem%'
ORDER BY c.ts;

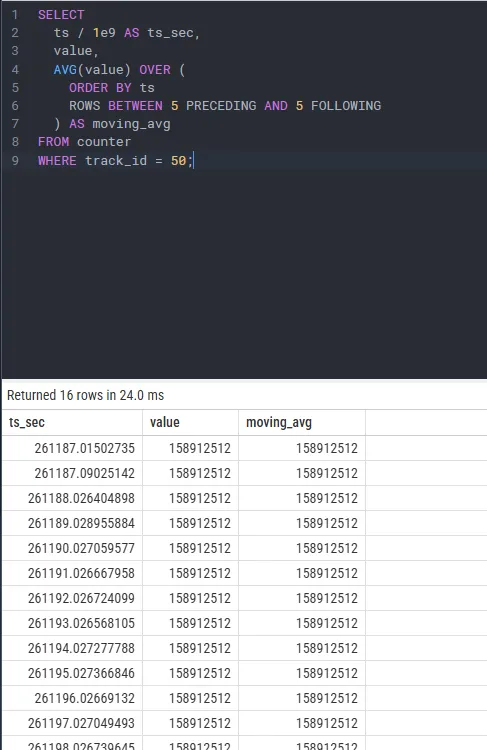

SQLite 的窗口函数

PerfettoSQL 支持 SQLite 的窗口函数，适合计算滑动平均等：

sql
SELECT
  ts / 1e9 AS ts_sec,
  value,
  AVG(value) OVER (
    ORDER BY ts
    ROWS BETWEEN 5 PRECEDING AND 5 FOLLOWING
  ) AS moving_avg
FROM counter
WHERE track_id = 50;

总结

Trace Processor 和 PerfettoSQL 是 Perfetto 分析能力的核心。熟练掌握这些sql，能够让你性能分析事半功倍

同样的，如果借助ai给你这些sql，相比于原来手搓sql更加轻松

参考资料

• Getting Started with PerfettoSQL
• Cookbook: Analysing Android Traces
